Un conjunto de manija de puerta se compone de varias partes interdependientes, incluida la manija o perilla, el rosatón o placa de escudo, el eje, el pestillo, la placa de cierre y varios mecanismos internos, cada una de las cuales desempeña un papel específico en el funcionamiento, la seguridad y la estética. Comprender cada pieza de la manija de la puerta por nombre y función es esencial para realizar reparaciones seguras, realizar pedidos precisos de piezas de repuesto, realizar una instalación de bricolaje exitosa y tomar decisiones de compra informadas. Esta guía cubre la anatomía completa de las manijas de las puertas en todos los tipos principales, desde juegos de paso simples hasta cerraduras de embutir complejas.
Por qué es importante comprender las piezas de las manijas de las puertas
la mayoría manija de la puerta Las fallas (funcionamiento rígido, accesorios flojos, desalineación del pestillo y mal funcionamiento de la cerradura) se pueden diagnosticar y resolver sin ayuda profesional una vez que se comprende el papel de cada componente en el conjunto.
Sólo en Estados Unidos, el mercado de herrajes para puertas está valorado en más de 3.800 millones de dólares al año , y los propietarios y administradores de propiedades reemplazan o reparan millones de manijas de puertas cada año. Sin embargo, los estudios sobre devoluciones de mejoras para el hogar muestran que la mayoría de los reemplazos de herrajes para puertas no coinciden o están instalados incorrectamente, generalmente porque los compradores no entendían la anatomía de lo que estaban reemplazando.
La manija de una puerta nunca es un solo componente. Incluso la palanca de paso más simple contiene al menos ocho piezas de manija de puerta , cada uno fabricado con tolerancias precisas. Conocer el nombre, la ubicación, el material y la función de cada pieza transforma una selección confusa del pasillo de hardware en una elección informada y segura.

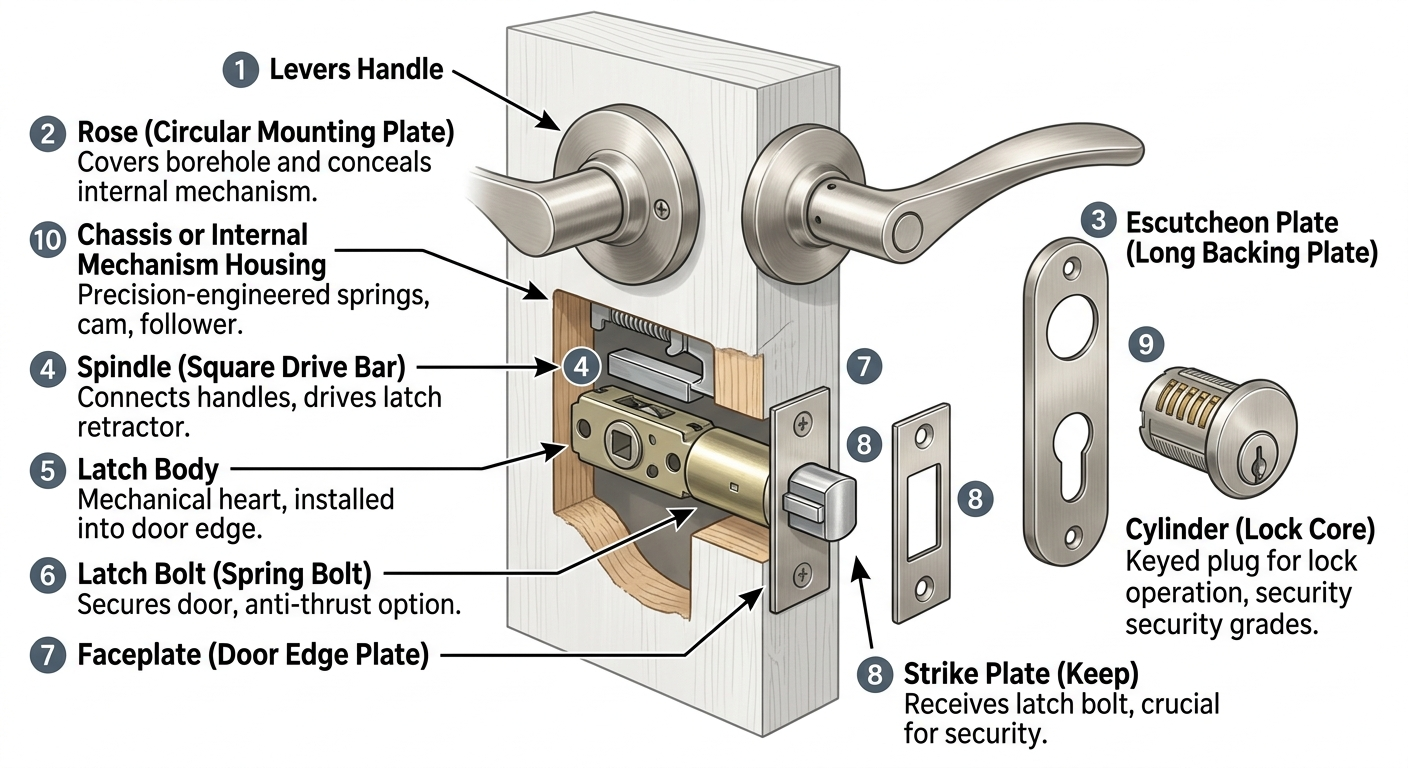

Las piezas principales de la manija de la puerta: un desglose completo de la anatomía
Cada conjunto de manija de puerta, independientemente del estilo, la marca o el precio, comparte un conjunto común de componentes fundamentales que trabajan juntos para operar el pestillo y asegurar la puerta.
1. La manija o perilla (elemento de agarre)
La manija o perilla es el componente principal de la interfaz de usuario: la parte que usted agarra y opera. es el mas visible parte de la manija de la puerta y normalmente la elección estética principal. Las manijas de palanca son la forma moderna dominante, inclinadas hacia abajo en reposo y presionadas hacia abajo para retraer el pestillo. Las perillas son esféricas o cilíndricas y requieren un movimiento de agarre y rotación para funcionar. Los tiradores de puertas son manijas fijas y no giratorias que se utilizan en puertas que se accionan empujando.
Las dimensiones de las manijas están estandarizadas: la mayoría de las manijas residenciales miden 4 a 5 pulgadas de largo desde el centro del eje hasta la punta, mientras que las manijas de palanca de calidad comercial pueden extenderse de 5 a 6,5 pulgadas para cumplir con los requisitos de accesibilidad de la unDA (Ley de Estadounidenses con Discapacidades), que exigen una longitud de agarre mínima utilizable de 4 pulgadas. Las opciones de materiales incluyen latón macizo, aleación de zinc (zamak), acero inoxidable, aluminio y hierro fundido, cada uno con características distintas de peso, durabilidad y acabado.
2. La rosa (placa de montaje circular)
La rosa es la placa decorativa circular o cuadrada que se encuentra entre la manija de la palanca y el frente de la puerta. Su función principal es tapar el orificio de la puerta y ocultar el chasis del mecanismo interno. Las rosas son típicamente 2,25 a 2,75 pulgadas (57 a 70 mm) de diámetro para hardware residencial. Se fijan a la puerta mediante pernos pasantes ocultos (el método más común y seguro) o mediante un anillo de ajuste a presión que se engancha en una ranura de la carcasa del eje.
El perfil del rosetón (al ras, elevado o abovedado) afecta tanto a la estética como a la distancia entre la manija y la superficie de la puerta. Un rosetón elevado proporciona más espacio para los dedos al operar la palanca, lo cual es especialmente importante para puertas con molduras aplicadas en la superficie o paneles decorativos adyacentes a la ubicación de la manija.
3. La placa del escudo (placa de respaldo larga)
La placa de escudo (también llamada placa posterior o placa larga) es una versión alargada de la rosa que alberga tanto el mecanismo de la manija de palanca como un cilindro de cerradura o cerradura en una sola placa unificada. En lugar de dos placas de roseta separadas, un escudo presenta un único elemento visual integrado que cubre el orificio del pestillo en la posición inferior y el cilindro de la cerradura en la posición superior. Los escudos son estándar en los conjuntos de cerraduras de embutir y se encuentran comúnmente en herrajes de estilo de época y de calidad arquitectónica. Las placas de escudo estándar miden aproximadamente 7 a 9 pulgadas de alto por 2,5 a 3 pulgadas de ancho .
4. El husillo (barra de accionamiento cuadrada)
El eje es la barra de metal de sección cuadrada que pasa por el centro de la puerta (a través del mecanismo del pestillo) y conecta la manija de un lado con la manija del otro. Cuando se acciona la manija, el eje gira e impulsa el retractor del pestillo dentro del cuerpo del pestillo. Las dimensiones del husillo son fundamentales para la compatibilidad: el tamaño del husillo residencial estándar es Cuadrado de 8 mm × 8 mm en Europa y muchos mercados internacionales, mientras que el mercado estadounidense utiliza tamaños de husillo que varían según el fabricante (comúnmente 5/16" cuadrado o 3/8" cuadrado). La longitud del eje también debe coincidir con el grosor de la puerta: las puertas estándar de 35 a 45 mm funcionan con un eje de 70 mm, mientras que las puertas más gruesas requieren ejes extendidos o de longitud ajustable.
5. El cuerpo del pestillo (tubular o de mortaja)
El cuerpo del pestillo es el corazón mecánico del conjunto de la manija de la puerta, se instala en el borde de la puerta y contiene el pestillo y su mecanismo de retracción. Está disponible en dos configuraciones principales que definen toda la arquitectura del sistema de manija:
- Pestillo tubular: Una unidad cilíndrica instalada a través de un único orificio circular perforado desde el frente de la puerta, con un orificio más pequeño separado perforado desde el borde de la puerta. El formato más común en la construcción residencial. El diámetro del tubo está estandarizado en 57 mm (2¼") en la mayoría de los mercados. El retractor interno es accionado directamente por el husillo.
- Pestillo/cerradura de embutir: Una caja rectangular más grande instalada en una mortaja (bolsillo) cincelada o enrutada hacia el borde de la puerta. Contiene el pestillo y, normalmente, también el cerrojo, en una única unidad integrada. Las cajas de mortaja miden aproximadamente 65 mm de ancho × 130–165 mm de alto en los grados residenciales, y significativamente mayor en las versiones comerciales de servicio pesado.
6. El pestillo (perno de resorte)
El pestillo es un perno triangular o rectangular con resorte que sobresale del borde de la puerta y se acopla a la placa de cierre para mantener la puerta cerrada. Su cara frontal en ángulo (la "rampa") permite que la puerta se cierre empujando el perno hacia adentro contra el labio de la placa de cierre, después de lo cual el resorte lo encaja hacia adelante en el orificio de cierre. Los pestillos están disponibles en configuraciones estándar y de seguridad: a pestillo residencial estándar sobresale aproximadamente entre 12 y 14 mm, mientras que un pestillo antiempuje está reforzado para resistir los ataques de calce de las tarjetas de crédito, con una cara antirrobo endurecida y un recorrido más profundo de 14 a 18 mm.
7. La placa frontal (placa frontal del pestillo o placa del borde de la puerta)
La placa frontal es la placa metálica plana situada en el borde de la puerta a través de la cual sobresale el pestillo. Se atornilla al borde de la puerta y proporciona una apariencia limpia y acabada al mismo tiempo que protege el borde del orificio del pestillo. Las placas frontales estándar son planas (para puertas de borde cuadrado) o curvas/radio (para puertas de borde radial). La placa frontal también determina las dimensiones de la parte delantera que deben coincidir con la placa de impacto para una alineación adecuada. Las placas frontales de acero inoxidable y latón son estándar; Los conjuntos de pestillos resistentes al fuego utilizan placas frontales de acero con tiras intumescentes que se expanden en condiciones de incendio para sellar el espacio de la puerta.
8. La placa de impacto (mantener)
La placa de cierre es la placa metálica de refuerzo montada en la jamba del marco de la puerta que recibe el pestillo (y el cerrojo en las cerraduras). Tiene un bolsillo o caja empotrada por la que entra el pestillo cuando se cierra la puerta. La placa de cierre es una de las más críticas para la seguridad. piezas de manija de puerta — una placa de cierre estándar para constructores asegurada con tornillos de ½ pulgada proporciona una resistencia mínima a los ataques de patada, mientras que una placa de cierre de seguridad de alta resistencia con tornillos de 3 pulgadas (75 mm) que llegan hasta el marco estructural puede aumentar la resistencia a patadas de la puerta en un factor de 3–5× , según pruebas realizadas por organizaciones de seguridad. Se prefieren los pestillos de caja (con un bolsillo más profundo) a los pestillos planos para mayor durabilidad del pestillo y reducción de ruido.
9. El cilindro (núcleo de la cerradura)
En los juegos de manijas de puertas con cerradura, el cilindro es el tapón con llave que traduce el perfil correcto de la llave en un movimiento de rotación para operar el mecanismo de cerradura. Los formatos de cilindros comunes incluyen: cilindros de vaso de pasador (el tipo residencial más extendido, que utiliza un controlador con resorte y pasadores de llave), cilindros de retención de disco (mayor seguridad, utilizados en cerraduras de embutir de calidad) y cerraduras de leva (utilizadas en gabinetes y herrajes para puertas corredizas). La seguridad de los cilindros está clasificada según estándares como EN 1303 en Europa (grados 1 a 6) y ANSI/BHMA A156.5 en EE. UU. Un cilindro Grado 6 EN 1303 resiste 150 kg de fuerza de perforación, 150 Nm de ataque de torsión y 100 intentos de selección en pruebas estandarizadas.
10. El Chasis o Alojamiento del Mecanismo Interno
Detrás de cada placa de roseta se encuentra el chasis interno: una carcasa diseñada con precisión que contiene los resortes, la leva, el seguidor y el mecanismo de retorno que convierte el movimiento de la manija en retracción del pestillo y devuelve la manija a la posición de reposo horizontal. El mecanismo de retorno por resorte es uno de los componentes que se desgastan con mayor frecuencia en las puertas de alto uso. Las manijas de las puertas de calidad comercial están clasificadas para un mínimo de 250.000 ciclos operativos bajo los estándares ANSI/BHMA Grado 1, mientras que los mangos residenciales Grado 2 están clasificados para 400.000 ciclos y los premium Grado 1 para 1.000.000 de ciclos.
Piezas de manijas de puertas por tipo de manija: qué cambia entre diseños
Las piezas específicas presentes en un conjunto de manija de puerta varían significativamente dependiendo de si se trata de un juego de paso, un juego de privacidad, un juego de entrada o una cerradura de embutir; comprender estas diferencias evita costosos errores de compra.
| Tipo de mango | Perno de pestillo | Cilindro de bloqueo | Botón de privacidad | cerrojo | Uso típico |
|---|---|---|---|---|---|
| conjunto de pasaje | si | no | no | no | Pasillos, armarios |
| Conjunto de privacidad | si | Solo pin de emergencia | si | no | baños, dormitorios |
| Entrada/juego con llave | si | (exterior) | Botón de giro (interior) | no (separado) | Puertas exteriores delanteras/traseras |
| conjunto de chupete | no | no | no | no | Puertas de panel fijo, tiradores de armario. |
| cerradura de embutir | si | si | si (integral) | si(integral) | Comercial, arquitectónico, residencial premium |
Tabla 1: Tipos de juegos de manijas de puerta comparados por presencia de componentes (pestillo, cilindro de cerradura, botón de privacidad y cerrojo) que muestran qué piezas de manijas de puerta se incluyen en cada configuración y sus aplicaciones típicas.
Materialeses de las piezas de las manijas de las puertas: cómo la elección del material afecta la durabilidad y el acabado
El material con el que se fabrica cada pieza de manija de puerta determina directamente su durabilidad mecánica, resistencia a la corrosión, peso, retención de la calidad del acabado y costo de propiedad a largo plazo.
| Material | Partes comunes | Durabilidad | Resistencia a la corrosión | Peso | Finalizar retención |
|---|---|---|---|---|---|
| Latón macizo | Mango, rosa, escudo | Excelente | Muy bueno | pesado | Excelente (living finish) |
| Aleación de zinc (zamak) | Manija, roseta, chasis | moderado | moderado (coating-dependent) | Medio | Bueno (PVD)/Malo (laca) |
| Acero inoxidable (304/316) | Manija, placa frontal, cerradero | Excelente | Excelente (316 for coastal) | Medio–Heavy | Excelente |
| Aluminio | Mango, chasis | bueno | bueno | Luz | bueno (anodized) |
| Hierro (fundido/forjado) | Mango, escudo | Muy bueno | Deficiente (requiere recubrimiento) | muy pesado | moderado (waxed) |
Tabla 2: Comparación de materiales comunes de piezas de manijas de puertas por aplicación típica, durabilidad mecánica, resistencia a la corrosión, peso y calidad de retención del acabado a largo plazo.
Medidas críticas en piezas de manijas de puertas: obtener las dimensiones correctas
Las medidas incorrectas son la causa más común de incompatibilidad al reemplazar las piezas de la manija de la puerta; se deben verificar las tres dimensiones antes de comprar cualquier componente de reemplazo.
Distancia de retroceso
El retroceso es la distancia horizontal desde el borde de la puerta (donde se asienta la placa frontal del pestillo) hasta el centro del orificio a través de la cara de la puerta por donde pasa el eje. Esta medida determina dónde se asienta la manija en relación con el borde de la puerta. Los respaldos residenciales estándar son 2⅜ pulgadas (60 mm) y 2¾ pulgadas (70 mm) . La mayoría de los pestillos tubulares son ajustables para adaptarse a ambos, pero los pestillos de embutir se fijan en el momento de la fabricación. Usar el respaldo incorrecto significa que la manija estará demasiado cerca del borde de la puerta (creando un peligro para la seguridad) o demasiado lejos de él (dejando un espacio antiestético en la placa frontal).
Diámetro del orificio
El orificio frontal acepta el chasis o el mecanismo de pestillo tubular. El diámetro interior estándar norteamericano es 2⅛ pulgadas (54 mm) , mientras que las puertas europeas suelen utilizar un 72mm Pozo para pestillos tubulares. El orificio del borde (para el cuerpo del pestillo) está estandarizado en 25-32 milímetros dependiendo del tipo de pestillo. Antes de comprar, confirme siempre que el diámetro del chasis del juego de manijas coincida con el orificio existente de su puerta; ampliar un orificio es sencillo, pero reducirlo requiere una placa de relleno o una nueva sección de puerta.
Distancia de centro a centro (medición PZ)
En los conjuntos de cerraduras de embutir y manijas con placa de escudo, la medida PZ (Pfeilzentrum o "centro de flecha") se refiere a la distancia vertical entre el centro del husillo y el centro del cilindro. Esta medida es fundamental para reemplazar placas de escudo y manijas en cerraduras de embutir. Las mediciones comunes de PZ son 72mm, 92 mm, and 110 mm . Un escudo comprado con la distancia PZ incorrecta dejará el orificio del eje o el orificio de la cerradura desalineados con la caja de la mortaja dentro de la puerta.
Fallas comunes en las piezas de las manijas de las puertas y cómo diagnosticarlas
la mayoría door handle problems can be traced to one of five specific component failures — identifying which part has failed narrows the repair to a targeted replacement rather than a complete handle set replacement.
- La manija no vuelve a la posición horizontal después de la operación: El resorte de retorno dentro del chasis se ha fatigado o roto. Esta es la falla mecánica más común en puertas interiores de alto uso. El resorte es un componente consumible: en hardware económico, es posible que sea necesario reemplazar todo el chasis; En hardware de calidad, los resortes de repuesto están disponibles por separado.
- El pestillo no se retrae cuando se acciona la manija: O el eje se ha desgastado de forma ovalada (perdiendo su sección cuadrada debido al torque repetido), el orificio cuadrado en el seguidor dentro del chasis se ha redondeado o el resorte retractor del pestillo se ha roto. Verifique quitando la manija y probando el acoplamiento del eje con el pestillo directamente.
- La puerta no cierra con pestillo/el pestillo rebota: La placa de cierre está desalineada, ya sea verticalmente desplazada de la trayectoria del pestillo o demasiado empotrada para aceptar el recorrido completo del pestillo. Esto normalmente se resuelve ajustando la posición de la placa de cierre entre 2 y 3 mm. Alternativamente, el resorte del pestillo se ha debilitado y ya no puede sacar el pestillo lo suficiente.
- El mango o la rosa se sienten flojos: Los pernos pasantes que sujetan el rosetón a la puerta se han aflojado con el tiempo. Esto es común cuando los pernos se enroscan directamente en anclajes de plástico en lugar de en un chasis de metal roscado. Apretar los pernos pasantes (a los que generalmente se accede quitando la cubierta de la rosa) generalmente resuelve el problema; reemplace los anclajes de plástico con inserciones roscadas de metal para una fijación permanente.
- La llave gira pero el bloqueo no se activa: La leva del cilindro de la cerradura se ha desconectado del actuador del cerrojo dentro de la caja de la mortaja, o el cordal (pasador de conexión entre la leva del cilindro y el mecanismo de la cerradura) se ha cortado. Esto requiere el reemplazo del cilindro o, en casos de mortaja, el reemplazo de todo el cuerpo de la cerradura.
Preguntas frecuentes sobre piezas de manijas de puertas
P: ¿Cómo se llama la pequeña placa alrededor de la manija de la puerta?
La pequeña placa circular directamente detrás de una palanca o perilla se llama rose (también placa de rosa o cubierta de rosa). Cuando esta placa se alarga para cubrir tanto el mecanismo de la manija como un ojo de cerradura en una sola placa decorativa, se llama escudo o placa posterior. Ambos cumplen la misma función principal: ocultar los herrajes de fijación y el orificio en el frente de la puerta y, al mismo tiempo, proporcionar una transición decorativa terminada entre la manija y la superficie de la puerta.
P: ¿Cómo sé si es necesario reemplazar el eje de la manija de mi puerta?
Es necesario reemplazar un husillo cuando su sección transversal cuadrada se ha desgastado hasta adquirir un perfil redondeado u ovalado debido a años de ciclos de torsión. Para comprobarlo: retire el mango y examine los extremos del eje. Si las esquinas están visiblemente redondeadas en lugar de ángulos agudos de 90°, o si el eje se tambalea excesivamente en el orificio del seguidor del pestillo, es necesario reemplazarlas. Un eje desgastado es el reemplazo más eficiente: cuesta muy poco (normalmente entre 1 y 5 dólares por un eje de repuesto estándar) en comparación con reemplazar todo el pestillo o el conjunto de manija, y restaurará la función mecánica completa si el cuerpo del pestillo no está dañado.
P: ¿Cuál es la diferencia entre una cerradura de embutir y un pestillo tubular?
A pestillo tubular es una unidad cilíndrica simple que contiene sólo un pestillo con resorte, instalado a través de un único orificio redondo en la cara de la puerta. Solo acciona el pestillo; el bloqueo de seguridad se proporciona mediante un cerrojo separado si es necesario. un cerradura de embutir Es una caja rectangular más grande instalada en un bolsillo cincelado en el borde de la puerta, que contiene el pestillo, el cerrojo y, a menudo, un cortafuegos de privacidad, todo en una unidad integrada. Las cerraduras de embutir son significativamente más seguras y duraderas, pero requieren una instalación más compleja y son más caras (por lo general, entre 3 y 8 veces el costo de un pestillo tubular equivalente).
P: ¿Puedo reemplazar solo el cilindro de la manija de una puerta sin reemplazar todo el juego?
Sí, en la mayoría de los casos. Los cilindros de cerradura en los juegos de manijas de puertas de entrada y las cerraduras de embutir están diseñados para ser extraíbles y reemplazables independientemente del hardware de la manija; esto se llama recilindro operación. Para reemplazar el cilindro, normalmente se retira el rosetón o el escudo, se afloja el tornillo de retención del cilindro accesible desde el borde de la puerta y se retira el cilindro. El cilindro de reemplazo debe coincidir con el formato del cilindro existente (cilindro de perfil europeo, ovalado o de perilla) y tener la longitud de leva correcta para acoplar el mecanismo de cerradura. El reciclaje de cilindros es una actualización de seguridad estándar que cuesta significativamente menos que el reemplazo completo del hardware.
P: ¿Por qué algunas manijas de puertas tienen dos rosas mientras que otras tienen un escudo?
La elección entre dos rosas separadas o una única placa de escudo es principalmente estética, pero también refleja el mecanismo de cerradura subyacente. Dos rosas separadas se utilizan en conjuntos de paso, conjuntos de privacidad y conjuntos de entrada con mecanismos de pestillo tubular: cada rosa cubre un lado del pozo de forma independiente. un placa de escudo simple cubre tanto el mecanismo de la manija como el cilindro de la cerradura en un elemento visual integrado y está asociado arquitectónicamente con cerraduras de embutir, herrajes de estilo de época y diseños contemporáneos de primera calidad. Las placas de escudo permiten un impacto decorativo más dramático y a menudo se encuentran en proyectos de nivel arquitectónico donde los herrajes de la puerta son una declaración de diseño.
P: ¿Qué es un juego de manijas de puerta falsas y en qué se diferencian las piezas?
Un juego de manijas de puerta falsas contiene solo las partes exteriores visibles (la manija y el rosetón) sin cuerpo de pestillo, eje ni mecanismo interno. La manija es fija (no giratoria) y se fija directamente a la superficie de la puerta con tornillos ocultos detrás del rosetón. Los juegos ficticios se utilizan en puertas que no requieren pestillo, como paneles de puertas plegables, puertas de armarios y la hoja fija de un par de puertas francesas. Proporcionan la continuidad visual de un juego de manijas a juego en toda la casa sin el costo o la complejidad de instalación de un mecanismo de pestillo funcional donde no se necesita ninguno.
Conclusión: conozca las piezas de la manija de su puerta para tomar decisiones más inteligentes
Comprender la anatomía completa de piezas de manija de puerta (desde el elemento de agarre y la elevación hasta el eje, el cuerpo del pestillo, la placa frontal, la placa de cierre, el cilindro y el chasis interno) brinda a los propietarios de viviendas, constructores y especificadores el conocimiento para tomar decisiones de reparación precisas, compras de repuestos precisas y opciones de instalación seguras.
Cada componente de un conjunto de manija de puerta tiene una función específica, dimensiones estandarizadas y características de rendimiento definidas. El cerradero determina la seguridad contra la entrada forzada. El pestillo determina la seguridad con la que la puerta permanece cerrada. El cilindro determina la resistencia al picado y a la perforación. El material y el acabado del mango determinan la longevidad y la estética. Ninguna de estas decisiones debe tomarse de forma aislada: cada pieza debe coincidir con las demás y con la construcción de la puerta para que el conjunto completo funcione según lo previsto.
Ya sea que esté reemplazando un eje desgastado, actualizando una placa de cierre de construcción a un modelo de seguridad, buscando un escudo adecuado para un proyecto arquitectónico o simplemente diagnosticando por qué una manija se siente floja, el conocimiento de anatomía en esta guía proporciona la base para hacerlo bien la primera vez.
